Beleuchtung von Lüssi Neu
UVP vom Hersteller: 24.90 CHF
Verpackungseinheit 2 Stück

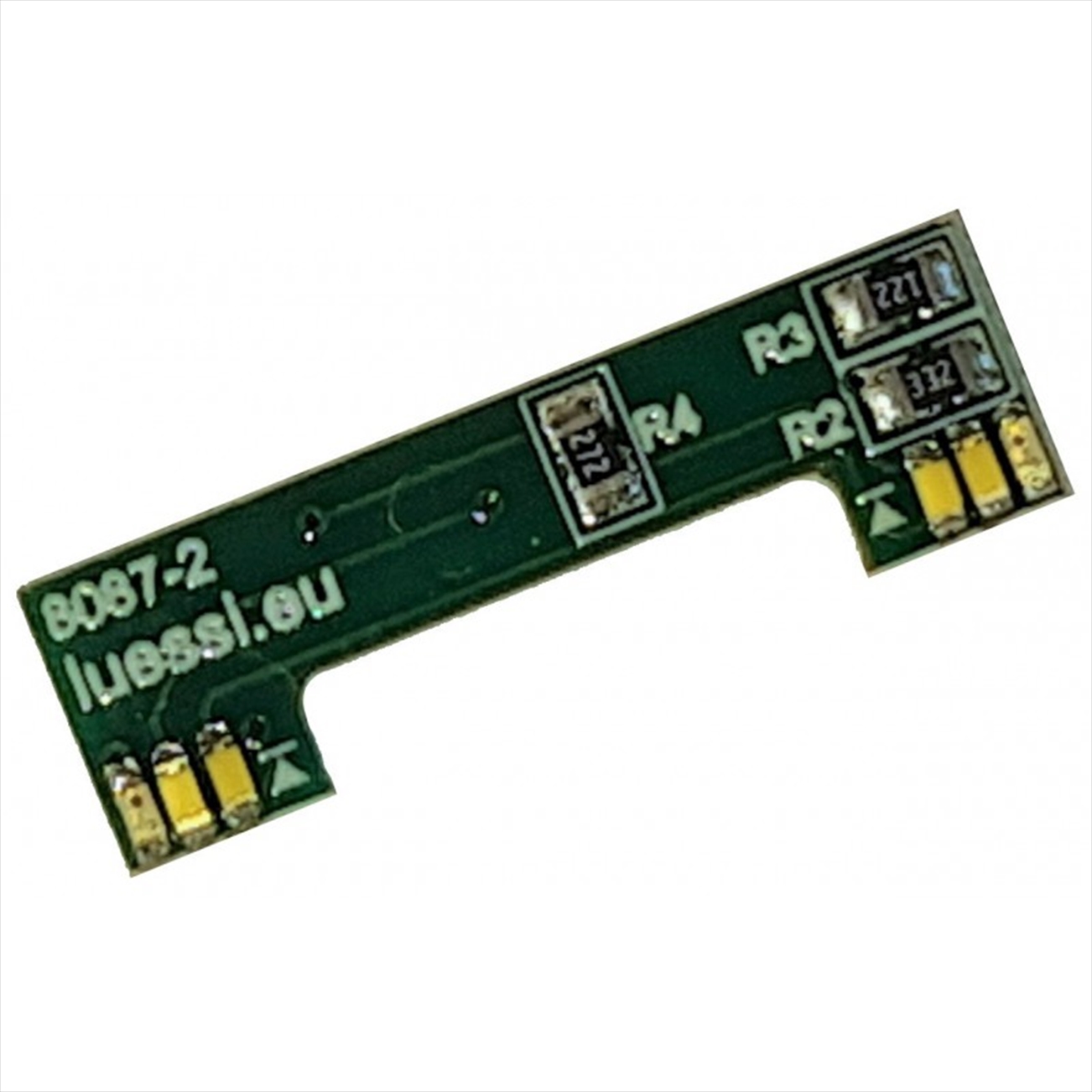

Das Lichtmodul 8087-2 ist für Märklin Loks der Reihe Re 460 entwickelt worden, welche bereits mit LED ausgerüstet sind.
Viele dieser Modelle wurden damals mit gelben LED ausgerüstet. Mit dieser Leiterplatte können diese vorbildgetreu auf weisse LED umgerüstet werden.
Daneben hat diese Leiterplatte noch zwei weitere weisse LED für Fernlicht, sowie zwei rote LED als Rückleuchten unten rechts und links.
Alle LED sind über Vorwiderstände geführt, so dass die Anschlüsse direkt an die Decoderausgänge angeschlossen werden können.
Das Modul hat die gleiche Grösse wie die Original-Leiterplatte und passt exakt an die gleiche Stelle wie diese.
Dieses Lichtmodul unterscheidet zum Artikel 8087 durch zwei rote LED unten links und rechts.
8087-2 Anschlüsse (Pads):
D+ Decoder Plus
0 A-Licht (zusammen mit Anschluss Lh)
1 Einzelne LED weiss unten rechts
2 Fernlicht
R 2 rote LED unten rechts und links

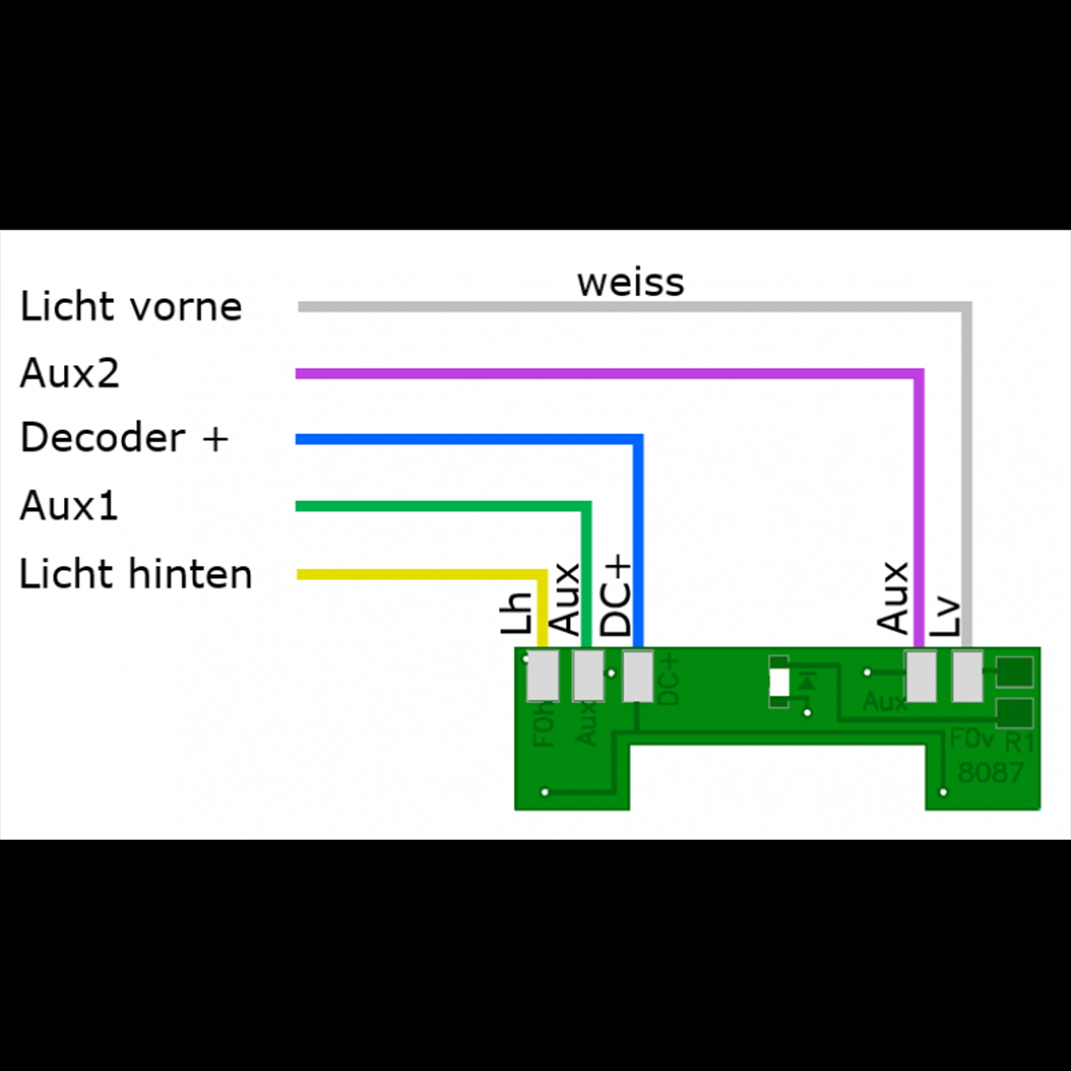

Decoder Anschlüsse und Litzenfarben (nach NEM Norm):
Blau Decoder Plus Rückleiter Funktionen
Weiss F0 vorwärts Licht vorne (Lv, F0v)
Gelb F0 rückwärts Licht hinten (Lh, F0h)
Grün Aux1 Funktionstaste 1
Violett Aux2 Funktionstaste 2
Betriebsanleitung 8087 innligend.
