Zubehör von Lüssi Neu
UVP vom Hersteller: 12.90 CHF
Schluss mit fliegenden Buchsen bei Lokumbauten, welche einen Kurzschluss zum Lokgehäuse verursachen und damit zur Zerstörung des Decoders führen können.
Der Decoder-Adapter 8098 eignet sich hervorragend für die Digitalisierung von Loks, insbesondere bei beengten Platzverhältnissen. Die Leiterplatte ist mit 12.7 x 12 x 1.6mm sehr klein und besitzt eine selbstklebende Rückseite und kann damit gut und sicher befestigt werden. Die Klebefläche sollte gründlich entfettet werden, beispielsweise mit einem Tuch und wenig Brennsprit oder Alkohol.
Aus der Praxis – für die Praxis
Zudem besitzt das Produkt zwei Anschlüsse für Decoder Plus, welche auch als "Rückleitung Funktionen" bezeichnet wird.
Ein weiteres Highlight ist der frei verwendbare Lötstützpunkt, welcher zum Beispiel für den bei vielen Decodern als einzelne Litze herausgeführter Aux 2 Anschluss verwendet werden kann.
Abmessungen: 12.7 x 12mm
Material: FR4, 1.6mm
Kontakte des Steckers: gedreht und vergoldet

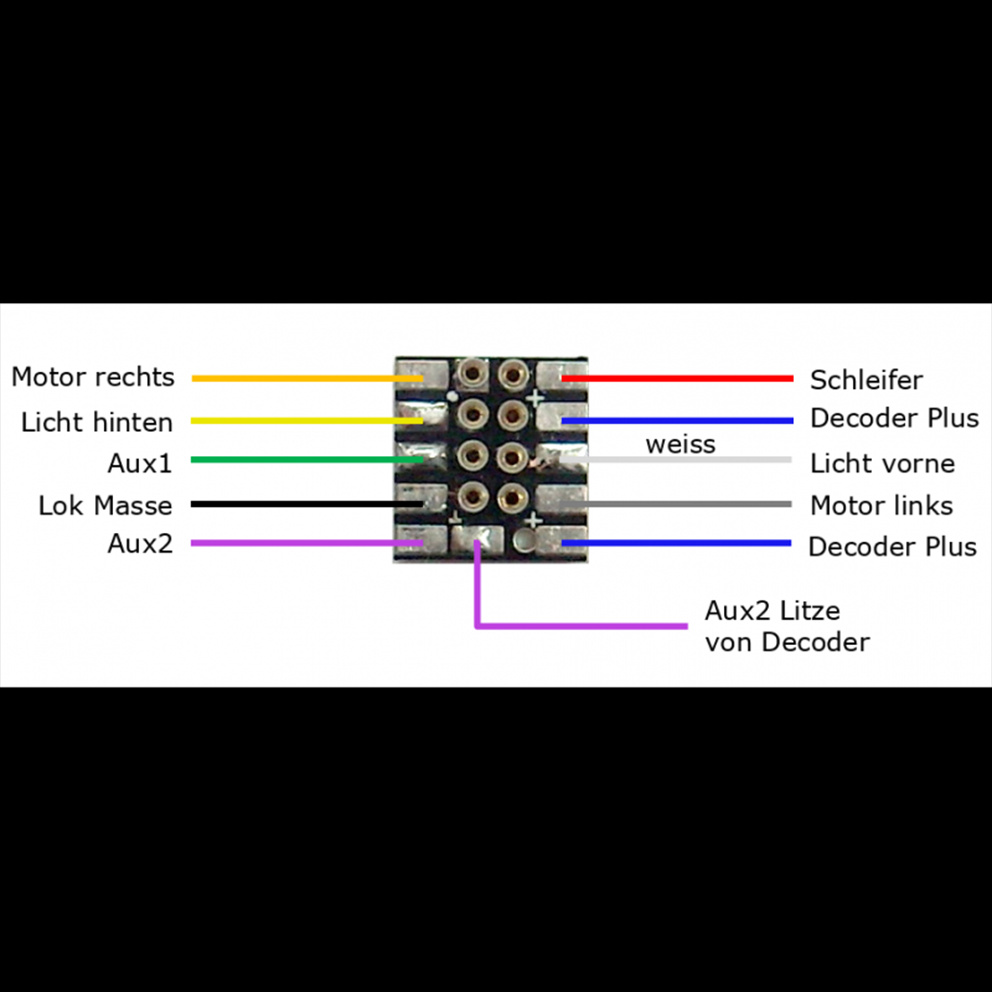

Der Adapter wird mit 10 flexiblen angelöteten Litzen in 9 Farben nach NEM Norm von je 25cm Länge geliefert. Die Litzen für die Stromversorgung des Decoders und den Motor haben einen grösseren Querschnitt als die restlichen Litzen, da hier ein höherer Strom fliesst. Für Decoder Plus (blau) sind zwei Litzen vorhanden, da dieser Anschluss meist für die Lok vorne und hinten zum Anschluss der Beleuchtung notwendig ist.
Technische Daten der Litzen:
Farben schwarz, rot, orange und grau:
Querschnitt 0.06 mm2, 7xAWG38
Strombelastung 1.0 A
Aussendurchmesser 0.61 mm
Farben blau, gelb, weiss, grün und violett:
Querschnitt 0.03 mm2, 7xAWG40
Strombelastung 0.5 A
Aussendurchmesser 0.56 mm
Alle Litzen:
Leiter Kupfer, versilbert
Isoliermaterial PTFE (Teflon), Temp. Bereich: -60° bis +200°C
Nennspannung max. 250 V
Betriebsanleitung 8098 Innliegend
