Das Lichtmodul 8090 ist für Märklin Loks sowie viele Loks anderer Hersteller entwickelt worden, welche von Glühlampen auf LED umgerüstet werden sollen.

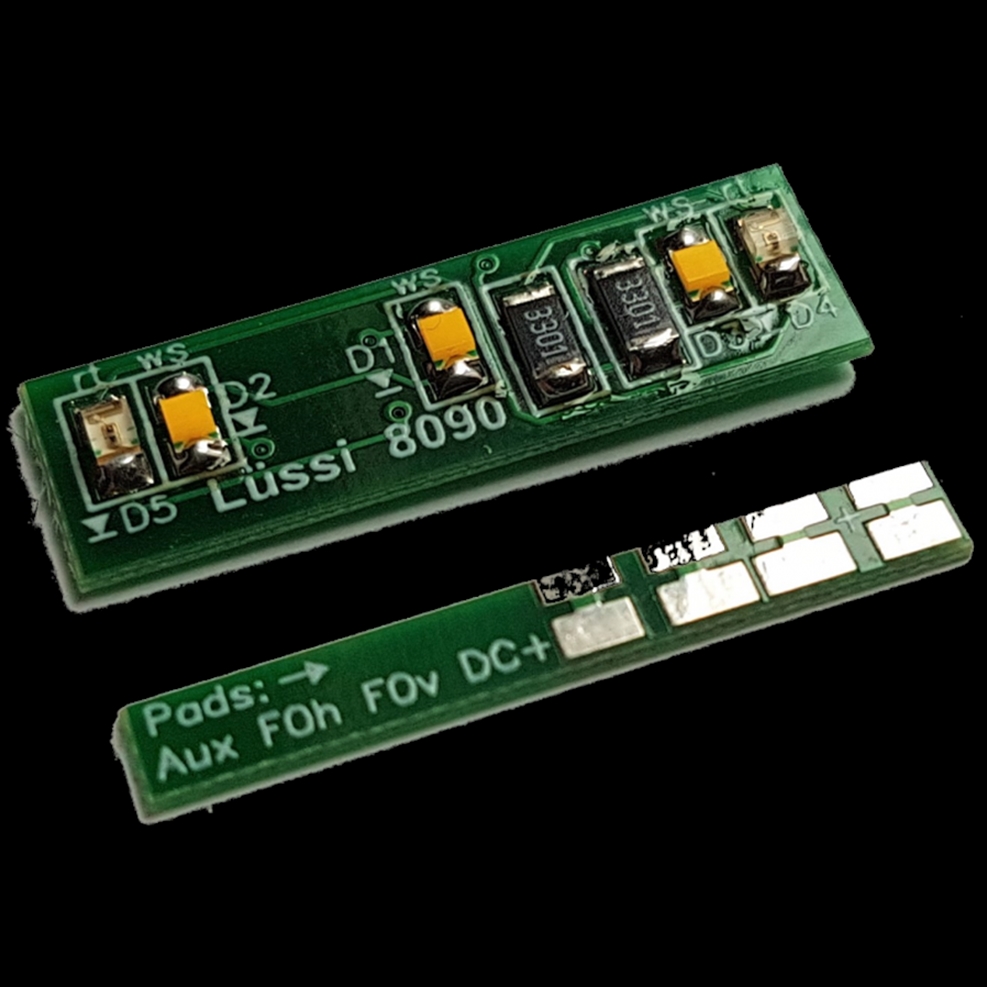

Die Leiterplatte besitzt drei warmweisse LED für das Frontlicht sowie zwei rote LED als Rücklicht. Von den weissen LED kann die LED rechts separat angesteuert werden, was für Loks nach schweizerischem Vorbild für den Schweizer Lichtwechsel genutzt werden kann.
Die LED sind über Widerstände geschaltet, die Leiterplatte kann deshalb direkt an die Decoderausgänge angeschlossen werden.

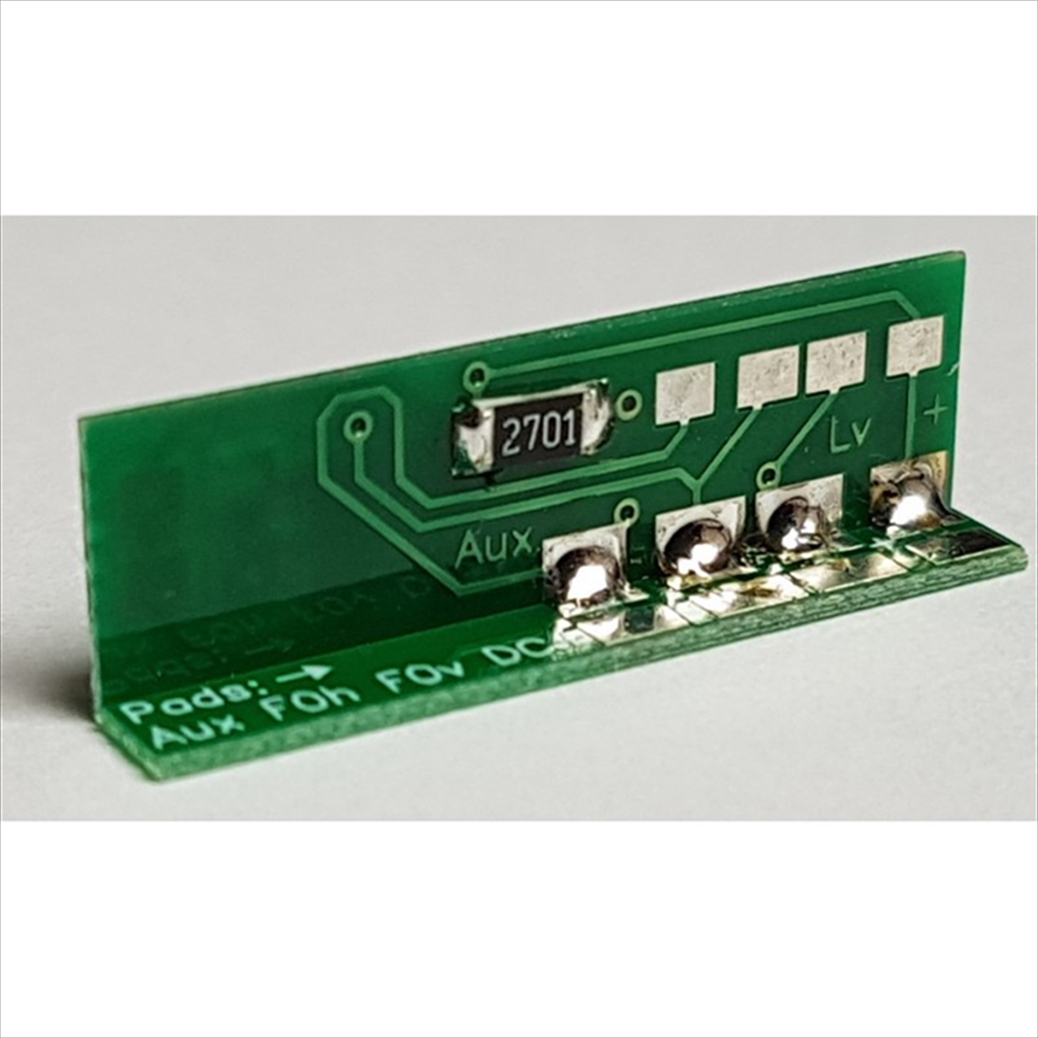

Alle Anschlüsse sind auf der Rückseite der Leiterplatte angeordnet und doppelt vorhanden. Diese können nach Bedarf benutzt werden. Der Leiterplatte liegt eine weitere, kleinere Leiterplatte bei. Diese kann im 90° Winkel an das Lichtmodul angelötet werden (siehe Bilder) und dient als Befestigung derselben, beispielsweise durch ankleben am Lokboden. Die Anschlüsse sind damit ebenfalls auf dieser kleineren Leiterplatte herausgeführt.
Das Modul hat eine Grösse von 23 x 7mm und passt deshalb in eine Vielzahl von Loks.
8090 Anschlüsse (Pads):
+ Decoder Plus
Lv Weisse LED, A-Licht
Lh Einzelne LED weiss unten rechts
Aux Rote LED unten

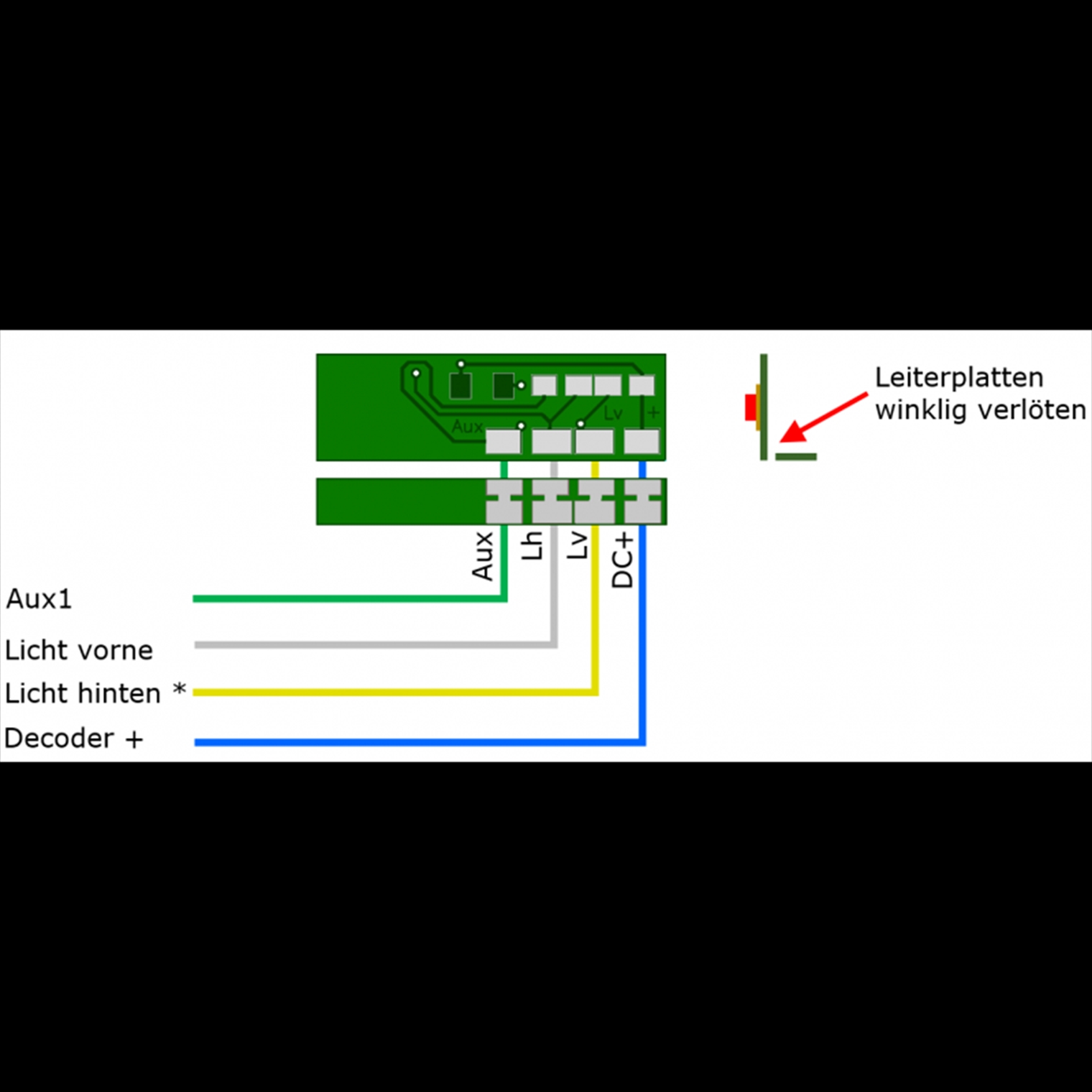

Decoder Anschlüsse und Litzenfarben (nach NEM Norm):
Blau Decoder Plus Rückleiter Funktionen
Weiss F0 vorwärts Licht vorne (Lv, F0v)
Gelb F0 rückwärts Licht hinten (Lh, F0h)
Grün Aux1 Funktionstaste 1
Violett Aux2 Funktionstaste 2
* Die beiden Anschlüsse Lv und Lh sind bewusst nahe beieinander angeordnet. Wenn der Schweizer Lichtwechsel nicht genutzt wird, werden diese Anschlüsse verbunden und zusammen am Lichtausgang des Decoders angeschlossen.
Für eine Lok benötigen Sie zwei Stück.
Betriebsanleitung 8090 innliegend
