Zubehör von Lüssi Neu
UVP vom Hersteller: 34.30 CHF
Veroackungseinheit 2 Stück à CHF 17.15 Netto 34.30
Das Lichtmodul 8088 ist speziell für Märklin Loks der Reihe Ae 8/14 entwickelt worden, welche noch mit gelben LED
ausgerüstet sind. Es erweitert diese Loks zudem mit einer roten Schlussleuchte.
Schweizer Lichtwechsel mit einer weissen Lampe unten recht ist ebenfalls möglich.

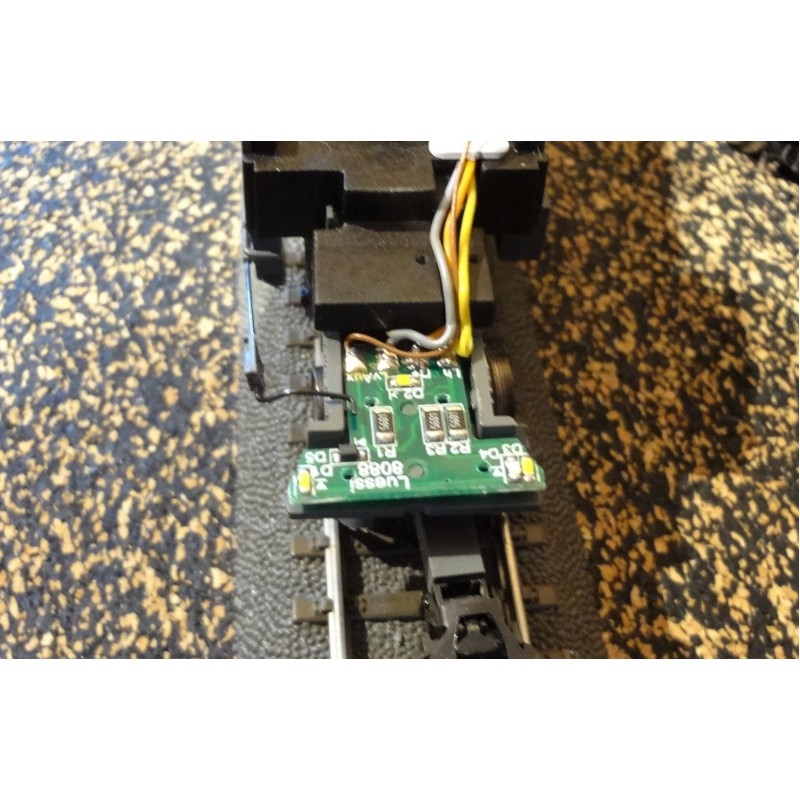

Das Modul passt exakt an die Stelle, wo das bisherige Lichtmodul Platz fand, und wird dort eingesteckt.

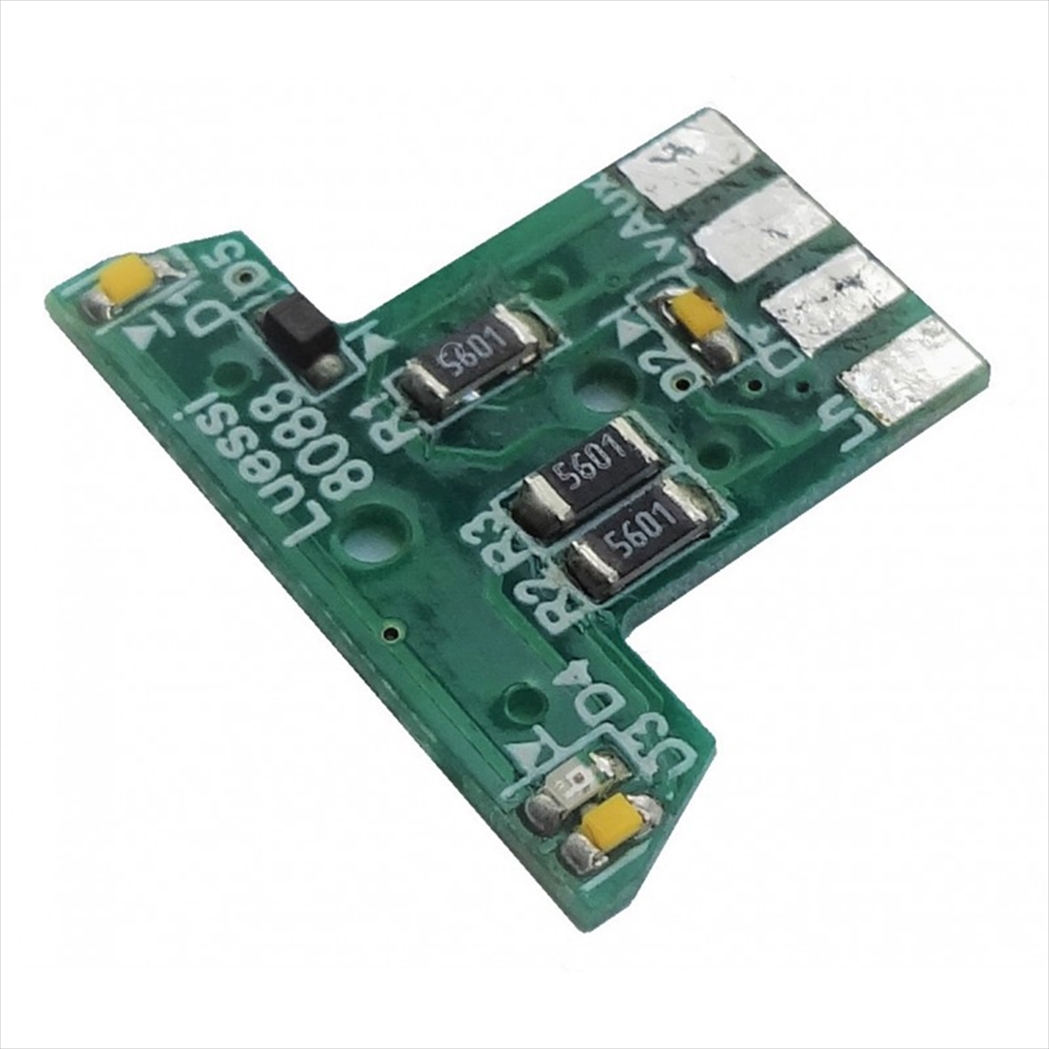

8088 Anschlüsse (Pads):
D+ Decoder Plus
Lv A-Licht
Lh Einzelne LED weiss unten rechts
Aux Rote LED
Decoder Anschlüsse und Litzenfarben (nach NEM Norm):
Blau Decoder Plus Rückleiter Funktionen
Weiss F0 vorwärts Licht vorne (Lv, F0v)
Gelb F0 rückwärts Licht hinten (Lh, F0h)
Grün Aux1 Funktionstaste 1
Violett Aux2 Funktionstaste 2
Alle LED sind über Vorwiderstände geführt, so dass die Anschlüsse direkt an die Decoderausgänge angeschlossen werden können.
Das Lichtmodul wird einzeln verkauft, für eine Lok benötigen Sie zwei Stück.
Betriebsanleitung 8088 Innliegend
