Zubehör von Lüssi Neu
Verpackungseinheit 1 Stück rechts und 1 Stück links.

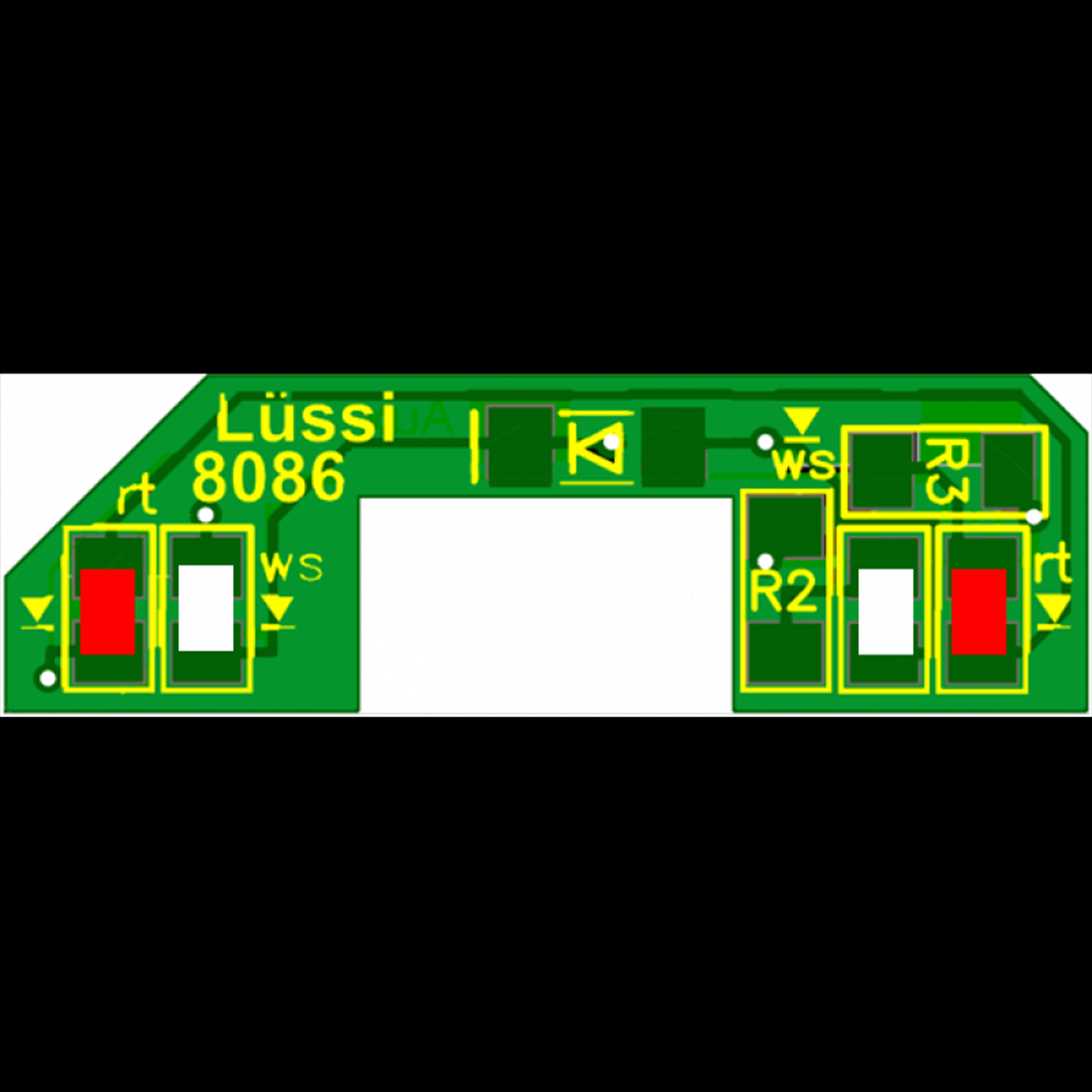

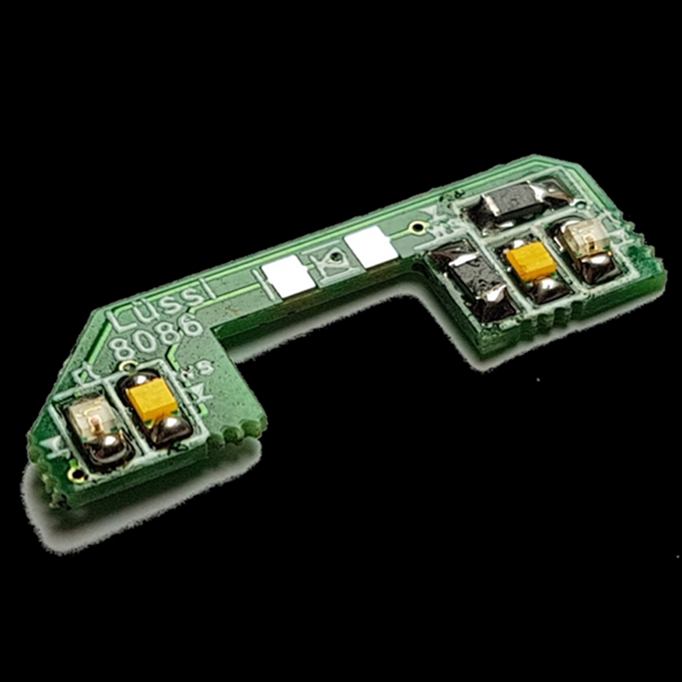

Das Lichtmodul 8086 ist speziell für Märklin Loks der Reihe Re 460 entwickelt worden, welche noch mit Glühlampen ausgerüstet sind. Es erweitert diese Loks nicht nur mit roten Schlussleuchten, sondern auch die möglichen Signalbilder.

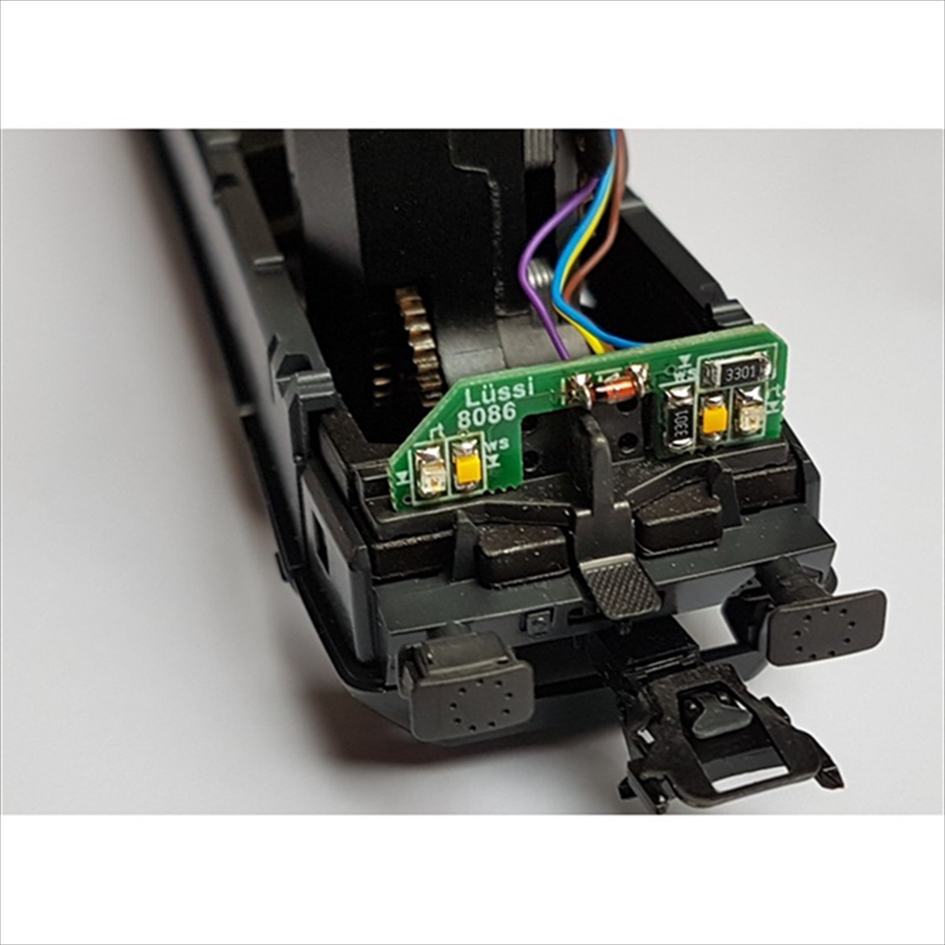

Das Modul passt exakt an die Stelle, wo bisher die Glühlampen Platz fanden, und wird dort angeklebt.
Ausführung mit kaltweissen LED.

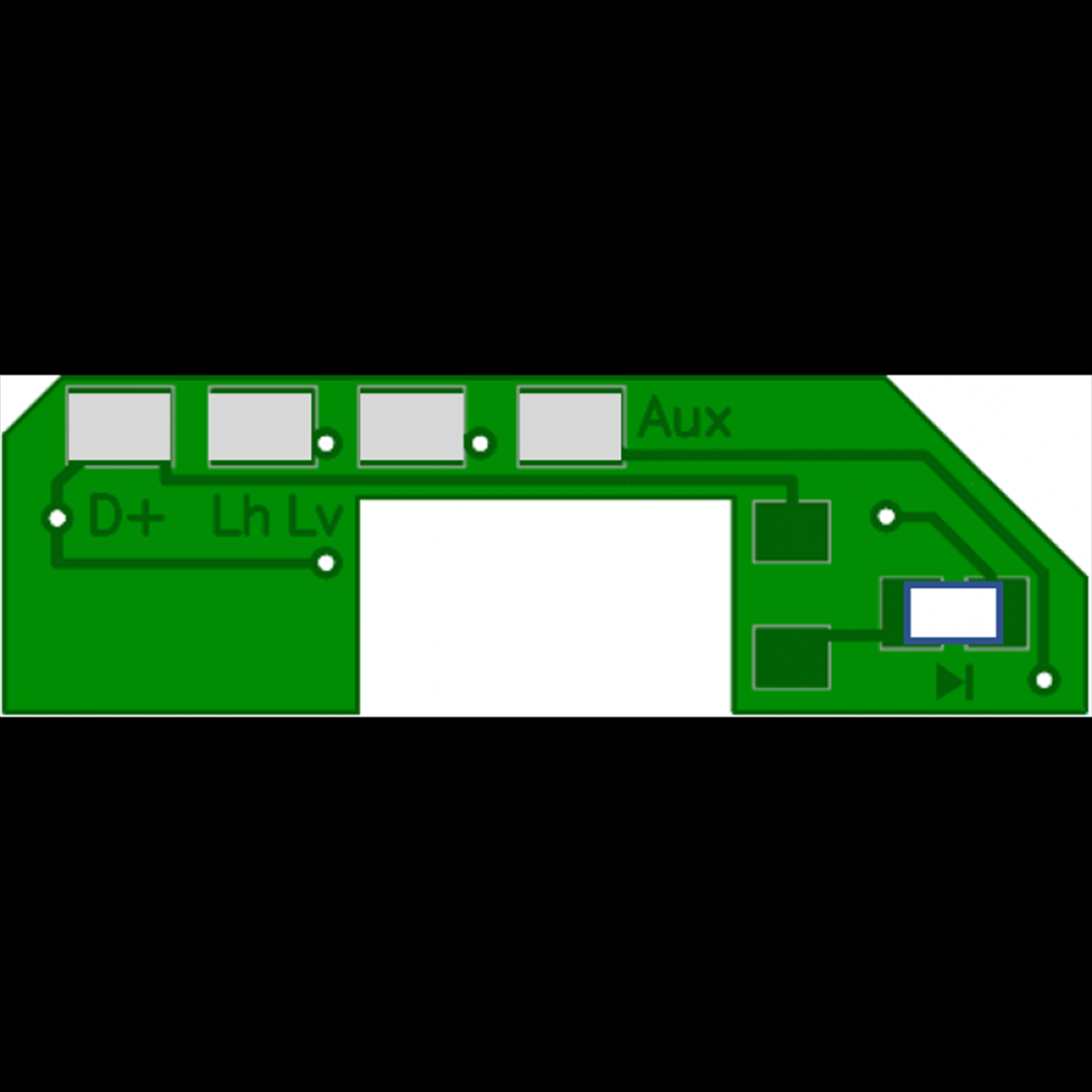

8086 Anschlüsse (Pads):
D+ Decoder Plus
Lv A-Licht
Lh Einzelne LED weiss unten rechts
Aux Rote LED

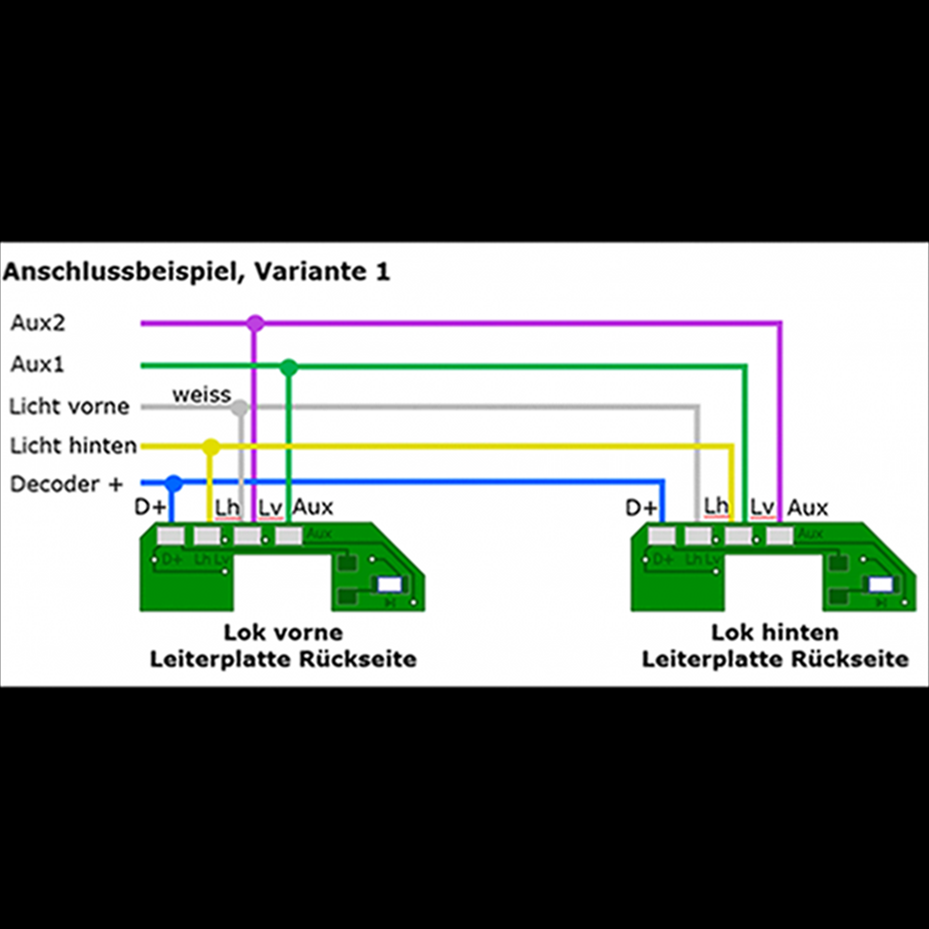

Decoder Anschlüsse und Litzenfarben (nach NEM Norm):
Blau Decoder Plus Rückleiter Funktionen
Weiss F0 vorwärts Licht vorne (Lv, F0v)
Gelb F0 rückwärts Licht hinten (Lh, F0h)
Grün Aux1 Funktionstaste 1
Violett Aux2 Funktionstaste 2
Alle LED sind über Vorwiderstände geführt, so dass die Anschlüsse direkt an die Decoderausgänge angeschlossen werden können.
Betriebsanleitung 8086 Innliegend
