Zubehör von Lüssi Neu
UVP vom Hersteller: 24.50 CHF
Verpackungseinheit 2 Stück

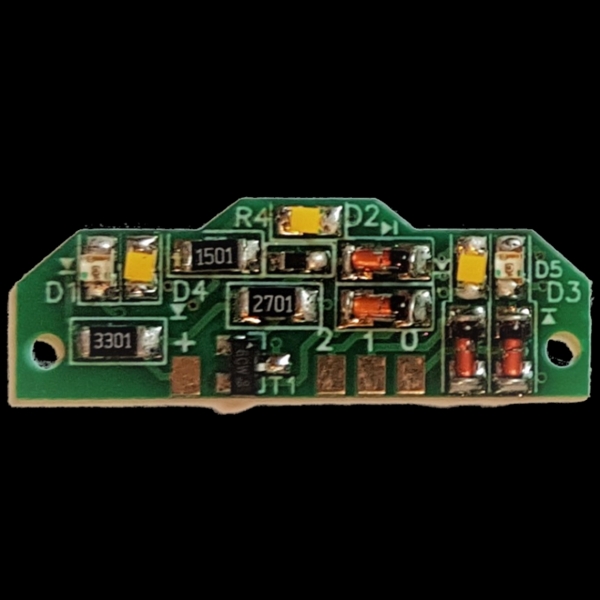

Das Lichtmodul 8084 ist speziell für Märklin Loks der Reihe Re 4/4 entwickelt worden. Es erweitert diese Loks nicht nur mit roten Schlussleuchten, sondern auch die möglichen Signalbilder. Das Modul passt exakt an die gleiche Stelle wie die ursprünglichen Leiterplatten.

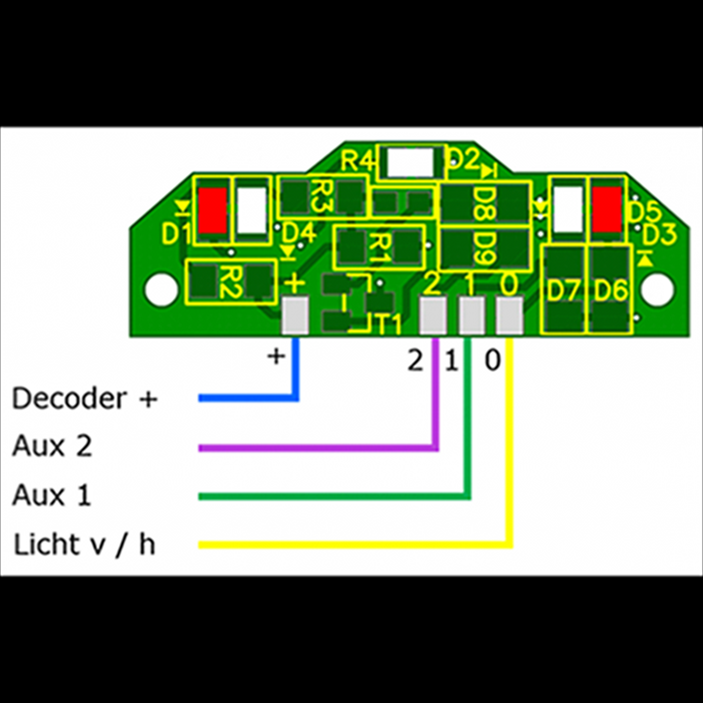

8084 Anschlüsse (Pads):
+ Decoder Plus
0 A-Licht. Schaltet die roten LED aus
1 Einzelne LED weiss unten rechts
2 Rote LED
Decoder Anschlüsse und Litzenfarben (nach NEM Norm):
Blau Decoder Plus Rückleiter Funktionen
Weiss F0 vorwärts Licht vorne (Lv, F0v)
Gelb F0 rückwärts Licht hinten (Lh, F0h)
Grün Aux1 Funktionstaste 1
Violett Aux2 Funktionstaste 2

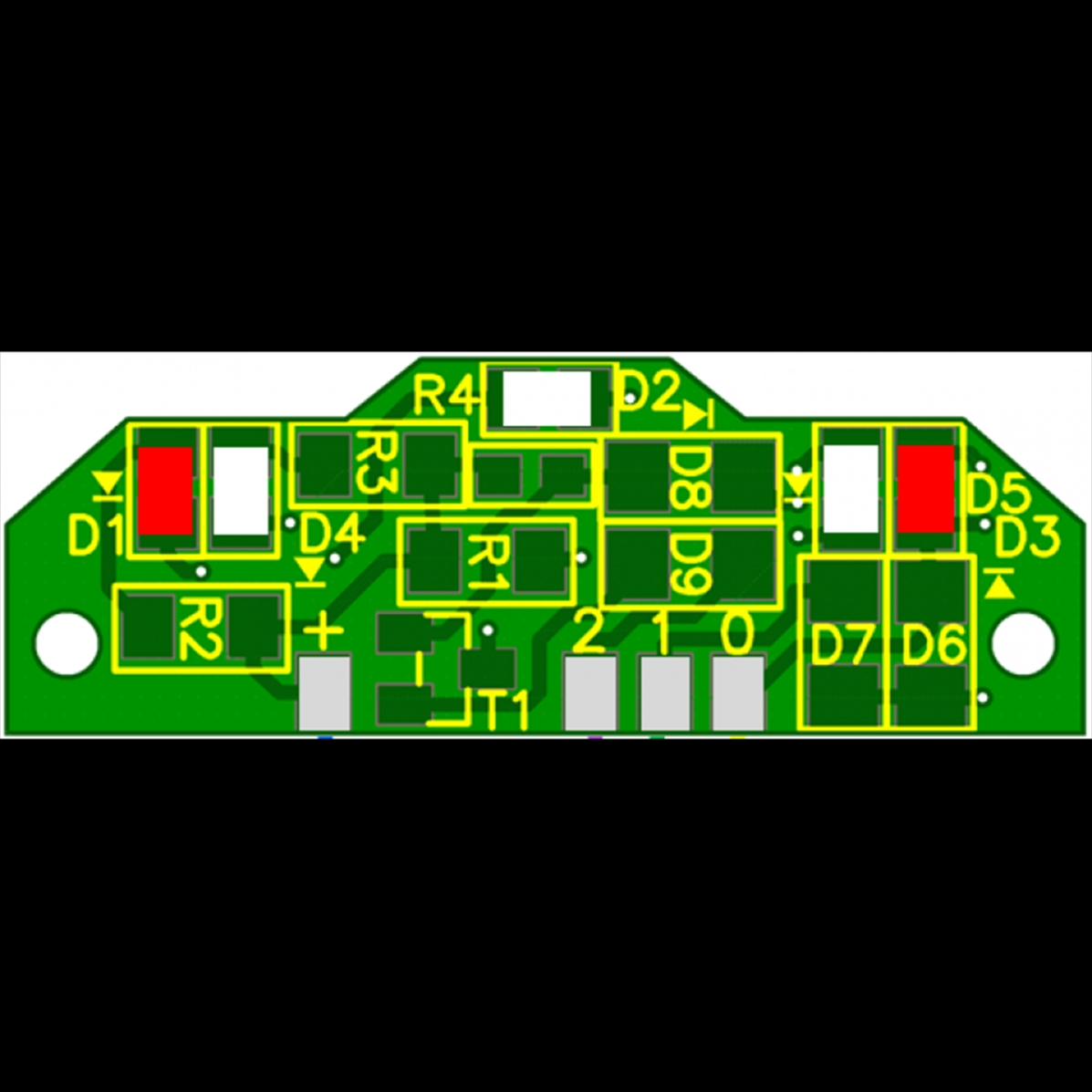

Auf der Leiterplatte befindet sich eine Elektronik, welche beim Einschalten der weissen LED die roten LED ausschaltet.
In der Betriebsanleitung finden Sie ausführliche Informationen zu den darstellbaren Signalbildern.
Für eine Lok benötigen Sie zwei Stück.
Betriebsanleitung 8084 innliegend
